Urządzenia I/O

Ćwiczenie 1

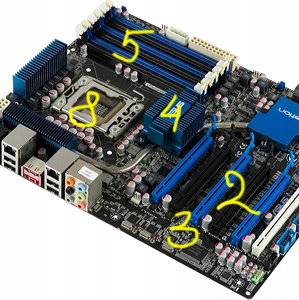

Ponumeruj elementy płyty głównej komputera tak, jak pokazuje to przykładowy rysunek po prawej.

Skorzystaj z opisu płyty głównej - TUTAJ (otworzy się w nowej karcie)

Oto elementy do ponumerowania:
1 - złącze procesora
2 - bateria zasilająca BIOS
3 - złącze zasilania płyty głównej
4 - złącze dla karty graficznej
5 - złącze dla pamięci RAM
6 - złącze dysków twardych SATA
7 - chipset obsługujący procesor
8 - BIOS

Ćwiczenie 2

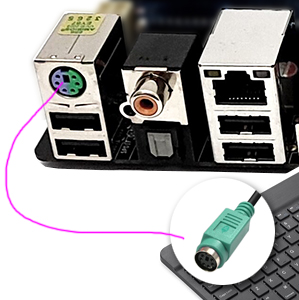

Połącz liniami urządzenia z przeznaczonymi dla nich wejściami na tylnym panelu płyty głównej (zobacz przykładowy rysunek po prawej).
Skorzystaj z opisu poszczególnych wejść - TUTAJ (otworzy się w nowej karcie)

Ćwiczenie 3

Połącz liniami urządzenia z tabliczkami opisującymi ich podstawowe parametry (zobacz przykład po prawej).
Skorzystaj z podanych niżej podstawowych informacji o najważniejszych parametrach urządzeń podłączanych do komputera.


Router - w urządzeniu łączącym nas z internetem, podstawowym parametrem jest przepustowość, czyli ile danych jest w stanie przesłać router w danym czasie - podaje się ją w megabitach na sekundę (Mbps lub Mb/s).


Procesor - podstawowym parametrem jest częstotliwość z jaką pracuje, czyli w skrócie, ilością pojedynczych cykli pracy jaką procesor może wykonać w czasie 1 sekundy - liczbę tę podaje się w gigahercach (GHz).


Myszka gamingowa (do gier) - dwa podstawowe parametry:
a) rozdzielczość, czyli ilość punktów, które jest w stanie rozpoznać myszka z oświetlonego pod nią obszaru - podaje się ją w punktach na cal (DPI)
b) częstotliwość przekazywania informacji do komputera - podaje się ją w hercach (Hz).


Drukarka - jednym z ważniejszych parametrów jest podanie, ile maksymalnie punktów może ona wydrukować w jednej linii - podaje się ją w punktach na cal (DPI).


Głośniki - podstawowym parametrem jest moc (dokładniej moc znamionowa), która decyduje jak głośno będą grać - podaje się ją w watach (W).


Monitor - najczęściej pierwszym parametrem jest informacja jaki jest duży, czyli jaką długość ma przekątna ekranu - podaje się ją w calach (").


Dysk - w urządzeniu zapisującym dane najważniejszy parametr to jego pojemność - obecnie podaje się ją w gigabajtach (GB) lub terabajtach (TB).


Kamera - tutaj ważne są dwa parametry:
a) rozdzielczość, w jakiej zapisywane jest video - podaje się ją w konkretnych liczbach (np. 800x600) lub najczęściej w gotowych oznaczeniach formatów, np. HD lub 4K,
b) płynność nagrania video - podaje się ją w klatkach na sekundę (FPS).


Ploter tnący (np. papier lub folię) - dwa parametry:
a) obszar roboczy plotera - podaje się go w mm jako wymiar prostokąta, na którym kładzie się papier czy folię,
b) szybkość cięcia - podaje się ją w mm na sekundę.


Powerbank - dla urządzenia gromadzącego energię elektryczną najważniejszy parametr to jego pojemność - podaje sie go miliamperogodzinach (mAh).
